注：使用說明書可在購買產品后跟我們索要 |
|
特點：
|
|

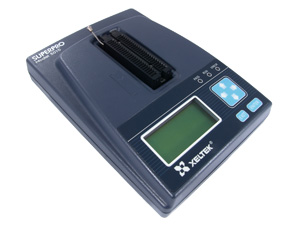

．本產品采用SUPERPRO/5000內核,與SUPERPRO/5000等速度一致,采用48腳萬能驅動電路,支持器件略低于SUPERPRO/3000U。 |
|
．讀寫編程速度無與倫比,芯片燒寫速度平均提高2~10倍以上。 |
|
．48腳萬能驅動電路,兼容SUPERPRO/3000U適配器。 |
|
．直接支持1.2V到5V各種電壓器件。 |
|
．更先進的波形驅動電路保證極高的燒寫成功率。配合IC廠家認證的算法,無論是低電壓器件、二手器件還是低品質器件均能保證極高的編程良品率。編程結果可選擇高低雙電壓校驗,保證結果持久穩固。
|
|
．聯機模式下PC通過USB2.0口(高速)控制編程器,調試方便適合研發;脫機模式下編程器依賴自身的CPU、LCD顯示器、可移動存儲器(標準CF卡)脫離PC獨立運行,操作便捷,易于擴展,最適合工廠現場大批量生產。CF卡根據容量大小最多可以存儲100多個工程文件。
|
|
．ISP功能，通過ISP下載線實現在線編程。 |
|
．自動檢測芯片錯插和管腳接觸不良,避免損壞器件。 |
|
．完善的過流保護功能,避免損壞編程器。 |
|
．豐富的軟件功能簡化操作,提高效率,避免出錯,對用戶關懷備至。工程(Project)將用戶關于對象器件的各種操作、設置,包括器件型號設定、燒寫文件的調入、配置位的設定、批處理命令等保存在工程文件中,每次運行時一步進入寫片操作，有效降低誤操作概率。工程文件可設密碼防止資料外泄。批處理(Auto)命令允許用戶將擦除、查空、編程、校驗、加密等常用命令序列隨心所欲地組織成一步完成的單一命令。量產模式下一旦芯片正確插入插座CPU即自動啟動批處理命令,無須人工按鍵。標準的序列號生成和插入功能并可接受用戶定制特殊序列號生成器。日志文件為質量跟蹤提供便利。工程文件可增加管理權限及產量控制。 |
|
．支持新器件僅需升級軟件(免費)。 |
| ．支持WINDOWS
XP/VISTA |
| ．一年質量保證。 |
速度表：
| 芯片型號 |
編程+校驗 (秒) |
與SP3000U比較 |
類型 |
| AT28C64B |
0.8(P)+0.1(V)= 0.9(s) |
1.2(P)+0.8(V)= 2.0(s) |
64Kb EEPROM |
| 24AA128 |
2.7(P)+1.8(V)= 4.5(s) |
5.0(P)+4.0(V)= 9.0(s) |
128Kb 串行EEPROM |
| QB25F640S33B60 |
29.0(P)+14.4(V)= 43.4(s) |
55.2(P)+41.4(V)= 96.6(s) |
64Mb 串行EEPROM |
| AT89C55WD |
2.5(P)+0.4(V)=2.9(s) |
3.3(P)+1.0(V)=4.3(s) |
20KB FLASH MCU |
| S25FL064A |
43.9(P)+14.7(V)= 58.6(s) |
72.8(P)+41.4(V)= 114.2(s) |
64Mb SPI EEPROM |
| PIC16F876A |
10.1(P)+0.8(V)= 10.9(s) |
22.1(P)+06.2(V)= 28.3(s) |
|
| PIC18F442 |
5.1(P)+1.1(V)=6.2(s) |
13.6(P)+06.7(V)=20.3(s) |
|
|
|
質量保證：
|
|
．自購買之日起，壹年內憑發票保修；適配器和插座屬易損耗品，不保修。 |
|
規格參數：
|
|
．器件支持:
EPROM、Paged
EPROM、并行和串行EEPROM、FPGA配置串行PROM、FLASH存儲器(NOR
和 NAND
flash)、BPROM、NVRAM、SPLD、CPLD、EPLD、Firmware
HUB、單片機、MCU、標準邏輯器件等,器件工作電壓1.2-5V。
|
|
．封裝支持: DIP, SDIP,
PLCC, JLCC, SOIC,
QFP, TQFP, PQFP,
VQFP, TSOP, SOP,
TSOPII, PSOP,
TSSOP, SON, CSP,
SCSP , ... |
|
．聯機通訊接口：USB2.0 |
|
．脫機模式:支持 |
|
．電源規格: 輸入交流
100V-250V ,
50/60HZ; 輸出直流
12V/2A; 功耗:15W |
|
．主機尺寸:
178*130*40 毫米;
重量：-公斤 |
|
．包裝尺寸:
320*300*85
毫米;包裝毛重：1.8公斤 |
|
標準配置：
|
|
．主機、電源一個、USB2.0電纜一根、用戶手冊一本、軟件光盤一張、保修卡一張。 |
|
．選配： 適配器、CF卡 |
