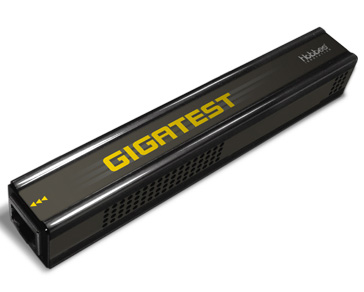

GIGATEST |
|
|
|
GIGATEST在市場上是一款創新及輕巧的網路測試儀并結合了領先功能，使現場布線與分析更簡單又有效率。 |
|
|
 |
|
|
|
GIGATEST在市場上是一款創新及輕巧的網路測試儀并結合了領先功能，使現場布線與分析更簡單又有效率。
GIGATEST是一款完美的以太網測試儀，可進行測試和故障排除數據傳輸與頻寬所潛在的問題。
GIGATEST以主從方式工作。 GIGATEST本身可做自動溝通，操作時不需有額外的待命人員在測試的另一端，并可自動啟動雙向?qū)ΨQ或非對稱線速傳輸，同時將測試結果傳回并儲存于主方GIGATEST。
當在安裝非對稱的傳輸網絡時，如ADSL下行速度快過于上行速度時，通常兩端數據傳輸速度并不一致，使用一般的回路測試方法難以測試這種不對稱的網路GIGATEST獨特的不對稱回路測試可自訂速度做不對稱傳輸速度的檢測，以驗證ISP業者或電信公司的ADSL傳輸品質。 |
|
|
|
|
產品特性: |
|
|
|
•
雙向線速千兆封包產生器與分析儀可用于對稱和非對稱的傳輸測試
• 可從面板操作發送短封包、長封包或隨機長度封包做測試
• 一對GIGATEST可使用為主從方式用于雙向或回路傳輸測試
• 網循環功能測試，在mesh區域網路內可傳遞測試流給最多達五個GIGATEST
• 透過訪問并從互聯網上實際下載文件來做互聯網連通測試
• 支援實體層(Layer 1) 與資料連接層(Layer
2)回路
• 可透過電腦將GIGATEST旋轉開關上的五個客制模式預先設定好，現場操作時只需透過面板上的旋轉開關選擇操作即可
•
可轉動時間選擇開關改變測試時間或經由工具軟體預先設定改變封包計數
• 在回路測試，用戶可自定義封包丟失標準，以判定通過或失敗
• 不需復雜的設定便可做非對稱網路測試如ADSL測試
• 強大的應用軟體，可透過USB連線預先做設定或直接進行測試
• 內建可充電式電池，在現場測試時無須電源 |
|
|
|
|
產品規格: |
|
|
|
•
所支援的幀格式: 乙太網II IEEE 802.3幀介面

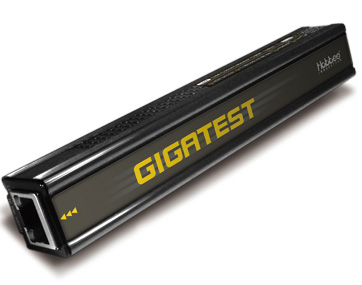

左側:
• 具有一個10/100/1000 Mbps UTP 乙太網端口
右側:
• 一個 mini USB 端口
• 一個電源開關

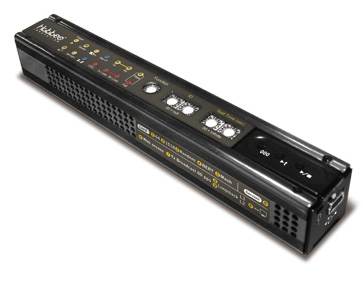

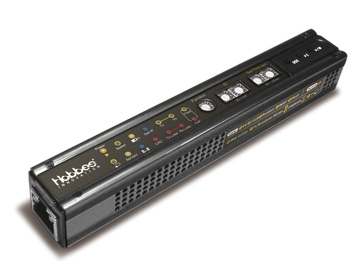

底部:
• 一組16段旋轉式切換開關提供不同功能模式選擇
• 兩組16段旋轉式秒速切換開關提供測試速度控制
• 一顆清除記數器按鈕 (標示000)
• 一顆封包測試按鈕 (標示 t)
• 一顆開始/停止測試按鈕(標示/ )
速度與連結模式
• 自動溝通/強制模式:- 10/100Mbps 全雙工/半雙工
• 1000Mbps 全雙工資料流量的產生
傳輸速率:
• 由裝置上的按鈕控制線速
• 透過工具軟件以 Mbps 為單位自行設置
• 以一對GIGATEST透過工具軟件的配置來做非對稱速率的ADSL測試
封包長度
• 短封包: 透過裝置上的測試按鈕來發送64字節封包
• 長封包: 透過裝置上的測試按鈕來發送1518字節封包
• 隨機長度封包:
透過裝置上的測試按鈕來發送64/128/256/512/1024/1518字節隨機封包
•
透過工具軟件的配置來發送固定長度為64/128/256/512/768/1024/1518字節的封包幀傳輸?shù)臄?shù)據
•
由默認的按鈕隨機產生可選擇固定模式、字節增加模式、隨機模式或是經由工具軟件設定的誤碼率測試模式。
時間為基準的測試:
•
透過裝置上的旋轉式切換鈕可作0到255秒測試時間的調整或?qū)⑿D(zhuǎn)式切換鈕調為00無時間限制直到停止鈕被按下
• 透過工具軟件的配置來輸入所需要的測試時間
• 封包為基準的測試: 透過工具軟件的設定，自訂封包計數
• 可產生指定的VLAN Tag ID封包
• 產生指定的目的地IP/來源IP封包流量接收
• 用戶可自定義丟包容許率，以確認回路測試為通過或失敗
• 一般的測試以無任何封包丟失來確認測試的結果為通過或失敗
•
由LED燈號指示以及記錄檔來顯示測試的結果為通過或失敗測試模式
• 工具軟件中的雙向?qū)ΨQ回路測試
• 工具軟件中的雙向非對稱回路測試
• 工具軟件中的封包產生測試
•
A至E段旋轉式切換紐為用戶定義測試模式可提供預先定義的模板A:
P2P測試、B: 封包產生、C: 網站訪問、D: 回路測試、E:
ADSL 10M/20M快速配置
•
0到9段旋轉式切換鈕為預設功能與測試模式如下:旋轉式切換紐的功能模式
(0到F)
• 0: 從模式，切換至從模式并接受由主端來控制
• 1: 短封包，對稱與非對稱短封包(64
字節長度)測試含測試結果
• 2: 長封包，對稱與非對稱長封包(1518
字節長度)測試含測試結果
• 3:
隨機封包，對稱與非對稱隨機封包(64到1518字節長度)測試含測試結果
• 4:
誤碼率回路測試：由主端發送誤碼率測試碼型至從端經由交換目的端與來源端的MAC
地址完成回路測試
• 5: 網狀循環:
主端傳送測試封包至第一個從端，第一個從端將封包再轉寄至第二個從端，最后一個從端再將封包回傳至主端
• 6: 網站訪問: 由DHCP 取得IP
地址，并由網際網路下載指定的檔案
• 7: 廣播封包: 每秒傳送60 個增加幀長度的廣播幀
• 8: 回路(Lay1)：切換到實體層(Layer
1)回路(從模式)
• 9: 回路(Lay2)：切換到資料連接層(Layer
2)回路，與8 相同但同時交換目的端與來源端的MAC
地址與重新計算CRC
• A到E: 客制化設定:
利用電腦作客制化設定配置如ADSL網路測試
• F: 電腦控制: 透過USB端口做控制LED顯示狀態
電源與測試開始狀態
• Speed:
連線速度，不同LED閃爍速度頻率代表不同連線速度，可辨識出10Mbps,
100Mbps與1000Mbps
• Low Bat: 低電量警示
• Get IP: 從DHCP取得IP的狀態
• TX: Data T
•
兩顆內置3.7伏NI-MH電池，另外可透過USB傳輸線與電腦連結供電或以USB外接式電源器供電與充電 |
|
|
 |
|
|
 |
|
|
 |
|
|
|
 |
|
|
|
|
