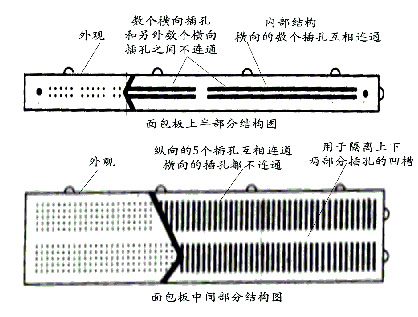

面包板是實驗室中用于搭試電路的重要工具，熟練掌握面包板的使用方法是提高實驗效率，減少實驗故障出現機會的基礎之一。下面我們就面包板的結構和使用技巧做一個簡單的介紹：面包板的外觀和內部結構如圖1所示，面包板分上下兩部分，上面部分一般是由一行或兩行的插孔構成的窄條，行和行之間電氣不連通。每5列插孔為一組，通常的面包板上有10組或11組。對于10組的結構，左邊3組內部電氣連通，中間4組內部電氣連通，右邊3組內部電氣連通，但左邊3組、中間4組以及右邊3組之間是不連通的。對于11組的結構，左邊4組內部電氣連通，中間3組內部電氣連通，右邊4組內部電氣連通，但左邊4組、中間3組以及右邊4組之間是不連通的。若使用的時候需要連通，必須在兩者之間跨接導線。 下面部分是由中間一條隔離凹槽和上下各5行的插孔構成。在同一列中的5個插孔是互相連通的，列和列之間以及凹槽上下部分則是不連通的。

　　在具體使用的時候，通常是兩窄一寬同時使用，兩個窄條的第一行一般和地線連接，第二行和電源相連。由于集成塊電源一般在上面，接地在下面，如此布局有助于將集成塊的電源腳和上面第二行窄條相連，接地腳和下面窄條的第一行相連，減少連線長度和跨接線的數量。中間寬條用于連接電路，由于凹槽上下是不連通的，所以集成塊一般跨插在凹槽上。
