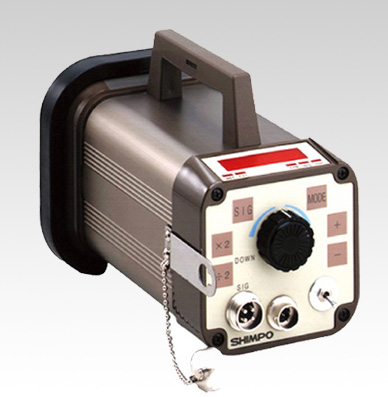

頻閃觀測儀（印刷機專用）DT-311P/DT-315P
日本新寶SHIMPO
數字頻閃儀DT-311P/DT-315P的用途：
檢查印刷機的印刷錯差
檢查生產線上的盒子、瓶裝物
檢測工業機器的傳動帶
檢查織機振動
檢查旋轉裝置的測量、發動機、齒輪、滑輪、風扇等轉軸的離心運動
檢查渦輪、引擎等的高速運轉
DT-315P(印刷專用)頻閃儀
本身可以發出短暫又頻密的閃光，當我們調節其閃光速率與被檢測物體的轉速或振動速率同步時，在視覺上會感到該運動物體呈現靜止?fàn)顟B(tài)，就此可以判定頻閃儀的閃速即為被檢測物體(例如馬達)之轉速，也可以利用頻閃儀分析物體振動情況，高速移動物體的動作分析以及高速攝影等。主要應用于印刷行業。
日數字頻閃儀DT-311P規格:
精度
±0.1FPM:60.0-200.0FPM,±0.2FPM:200.1-3000.0FPM
相位移動 ±0.01%
顯示更新時間 0.2秒
小數點顯示 可在第一位小數點設置
信號輸出 是
其他功能 X1/2 頻閃,X2 頻閃,相位移動頻閃,最大速度設置 |
| |
| 日本新寶SHIMPO 數字頻閃儀DT-721/725規格: |
| |
|
技術參數 |
DT-311P |
DT-315P |
|
內部模式 頻閃頻率范圍 |
60.0-3000.0FPM |
|
精度 |
±0.1FPM:60.0-200.0FPM,±0.2FPM:200.1-3000.0FPM |
|
相位移動 |
±0.01% |
|
顯示更新時間 |
0.2秒 |
|
小數點顯示 |
可在第一位小數點設置 |
|
信號輸出 |
是 |
|
其他功能 |
X1/2 頻閃,X2 頻閃,相位移動頻閃,最大速度設置 |
|
外部調諧模式 頻閃個數 |
調諧頻閃：60-3000 FPM，延遲頻閃：200-3000 FPM |
|
延緩角度 |
0-359° 1° step |
|
顯示范圍 |
調諧頻閃:60-3000 FPM，延遲頻閃:0-359°或
0-300毫秒 |
|
精度 |
±0.01% ±1位 |
|
輸入信號 |
H level:2.5-12V 脈沖寬度 ≥50微秒
(所有型號都有外部輸入信號),
L level:0-0.4V,脈沖寬度 ≥50微秒 正極觸發 |
|
輸入阻抗 |
10kΩ |
|
顯示 |
5位LED(Character高度10mm） |
|
設置 |
頻閃，延緩角度：輕推 |
|
頻閃源 |
氙氣燈(TFU-100B-A32) |
|
燈光輸出 |
最大10W |
|
頻閃持續時間 |
10-40微秒 |
|
感光器電源 |
DC12V±0.6V 40mA 7-9V Max.40mA |
|
操作溫度范圍 |
0-40℃ |
|
電源線 |
5米（金屬線） -- |
|
攜帶箱 |
帶連接帽的防水材料，用于輸入輸出信號 |
|
計時器 |
自動關機功能（可重復） |
|
重量 |
約1.4kg 約2.1kg |
|
標準附件 |
-- 輸入/輸出信號塞，電池充電器，AC適配器 |
|
|
電源 AC100V,115V和230V都可使用，調整時請?jiān)O(shè)定。
內置鎳電池；外部電源，DC9-14.5V,最大
24W（電流消耗為24W/輸入電壓）,或者使用提供的適配器AC230±10%,50Hz,最大40VA |
|
儀器持有證書 |
|
|
|
CE |
|
|
