一,試電筆

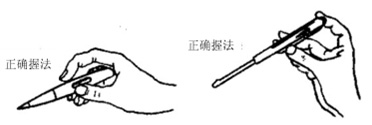

使用時，必須手指觸及筆尾的金屬部分，并使氖管小窗背光且朝自己，以便觀測氖管的亮暗程度，防止因光線太強造成誤判斷，其使用方法見下圖所示。
當用電筆測試帶電體時，電流經帶電體、電筆、人體及大地形成通電回路，只要帶電體與大地之間的電位差超過60v時， 電筆中的氖管就會發光。低壓驗電器檢測的電壓范圍的60~500V。
注意事項：
l.使用前，必須在有電源處對驗電器進行測試，以證明該驗電器確實良好，方可使用。
2.驗電時，應使驗電器逐漸靠近被測物體，直至氖管發亮，不可直接接觸被測體。
3.驗電時，手指必須觸及筆尾的金屬體，否則帶電體也會誤判為非帶電體。
4.驗電時，要防止手指觸及筆尖的金屬部分，以免造成觸電事故。
二,電工刀
在使用電工刀時：
l.不得用于帶電作業，以免觸電。
2.應將刀口朝外剖削，并注意避免傷及手指。
3.剖削導線絕緣層時，應使刀面與導線成較小的銳角，以免割傷導線。
4.使用完畢，隨即將刀身折進刀柄。
三,螺絲刀
使用螺絲刀時，
l.螺絲刀較大時，除大拇指、食指和中指要夾住握柄外，手掌還要頂住柄的末端以防施轉時滑脫。
2.螺絲刀較小時，用大拇指和中指夾著握柄，同時用食指頂住柄的末端用力旋動。
3.螺絲刀較長時，用右手壓緊手柄并轉動，同時左手握住起子的中間部分（不可放在螺釘周圍，以免將手劃傷），以防止起子滑脫。
注意事項
1.帶電作業時，手不可觸及螺絲刀的金屬桿，以免發生觸電事故。
2.作為電工，不應使用金屬桿直通握柄頂部的螺絲刀。
3.為防止金屬桿觸到人體或鄰近帶電體，金屬桿應套上絕緣管。
四,鋼絲鉗

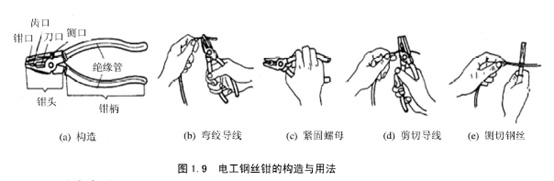

鋼絲鉗在電工作業時，用途廣泛。鉗口可用來彎絞或鉗夾導線線頭；齒口可用來緊固或起松螺母；刀 口可用來剪切導線或鉗削導線絕緣層；側口可用來鍘切導線線芯、鋼絲等較硬線材。鋼絲鉗各用途的使用方法見上圖所示。
注意事項：
l.使用前，使檢查鋼絲鉗絕緣是否良好，以免帶電作業時造成觸電事故。
2.在帶電剪切導線時，不得用刀口同時剪切不同電位的兩根線（如相線與零線、相線與相線等），以免發生短路事故。
五,尖嘴鉗
尖嘴鉗因其頭部尖細(如圖1.10所示),適用于在狹小的工作空間操作
尖嘴鉗可用來剪斷較細小的導線;可用來夾持較小的螺釘,螺帽,墊圈,導線等;也可用來對單股導線整形(如平直,彎曲等).若使用尖嘴鉗帶電作業,應檢查其絕緣是否良好,并在作業時金屬部分不要觸及人體或鄰近的帶電體.
六,斜口鉗
專用于剪斷各種電線電纜,如圖所示.
對粗細不同,硬度不同的材料,應選用大小合適的斜口鉗.
七,剝線鉗
線鉗是專用于剝削較細小導線絕緣層的工具,其外形如圖所示.
使用剝線鉗剝削導線絕緣層時,先將要剝削的絕緣長度用標尺定好,然后將導線放入相應的刃口中(比導線直徑稍大),再用手將鉗柄一握,導線的絕緣層即被剝離.
八,電烙鐵
焊接前,一般要把焊頭的氧化層除去,并用焊劑進行上錫處理,使得焊頭的前端經常保持一層薄錫,以防止氧化,減少能耗,導熱良好.

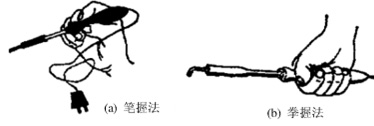

(a) 電烙鐵的握法沒有統一的要求,以不易疲勞,操作方便為原則,一般有筆握法和拳握法兩種,如圖4所示.（a） 筆握法 (b)拳握法
用電烙鐵焊接導線時,必須使用焊料和焊劑.焊料一般為絲狀焊錫或純錫,常見的劑有松香,焊膏等.
對焊接的基本要求是:焊點必須牢固,錫液必須充分滲透,焊點表面光滑有澤,應防止出現"虛焊","夾生焊".產生"虛焊"的原因是因為焊件表面未清除干凈或焊劑太少,使得焊錫不能充分流動,造成焊件表面掛錫太少,焊件之間未能充分固定;造成"夾生焊"的原因是因為烙鐵溫度低或焊接時烙鐵停留時間太短,焊錫未能充分熔化.
注意事項：
l. 使用前應檢查電源線是否良好，有無被燙傷。
2.焊接電子類元件（特別是集成塊）時，應采用防漏電等安全措施。
3.當焊頭因氧化而不“吃錫”時，不可硬燒。
4.當焊頭上錫較多不便焊接時，不可甩錫；不可敲擊。
5.焊接較小元件時，時間不宜過長，以免因熱損壞元件或絕緣。
6.焊接完畢，應撥去電源插頭，將電烙鐵置于金屬支架上，防止?fàn)C傷或火災的發生。
九,萬用表
1.模擬式萬用表
模擬式萬用表的型號繁多,下圖為常用的MF-47型萬用表的外形.
(1) 使用前的檢查與調整
在使用萬用表進行測量前,應進行下列檢查,調整:
外觀應完好無被損,當輕輕搖晃時,指針應擺動自如.
旋動轉換開關,應切換靈活無卡阻,擋位應準確.
水平放置萬用表,轉動表盤指針下面的機械調零螺絲,使指針對準標度尺左邊的O位線.
測量電阻前應進行電調零(每換擋一次,都應重新進行電調零).即:將轉換開關置于歐姆擋的適當位置,兩支表筆短接,旋動歐姆調零旋鈕,使指針對準歐姆標度尺右邊的O位線.如指針始終不能指向O位線,則應更換電池.
檢查表筆插接是否正確.黑表筆應接"一"極或" * "插孔,紅表筆應接"+".
檢查測量機構是否有效,即應用歐姆擋,短時碰觸兩表筆,指針應偏轉靈敏.
(2) 直流電阻的測量
MF-47型萬用標面板圖
首先應斷開被測電路的電源及連接導線.若帶電測量,將損壞儀表;若在路測量,將影響測量結果.
合理選擇量程擋位,以指針居中或偏右為最佳.測量半導體器件時,不應選用R×1擋和R×10K擋.
測量時表筆與被測電路應接觸良好;雙手不得同時觸至表筆的金屬部分,以防將人體電阻并入被測電路造成誤差.
正確讀數并計算出實測值.
切不可用歐姆擋直接測量微安表頭,檢流計,電池內阻.
(3)電壓的測量
測量電壓時,表筆應與被測電路并聯.
測量直流電壓時,應注意極性.若無法區分正,負極,則先將量程選在較高擋位,用表筆輕觸電路,若指針反偏,則調換表筆
合理選擇量程.若被測電壓無法估計,先應選擇最大量程,視指針偏擺情況再作調整.
測量時應與帶電體保持安全間距,手不得觸至表筆的金屬部分.測量高電壓時(500~2500V),應戴絕緣手套且站在絕緣墊上使用高壓測試筆進行.
⑷電流的測量
測量電流時,應與被測電路串聯,切不可并聯!
測量直流電流時,應注意極性
合理選擇量程.
測量較大電流時,應先斷開電源然后再撤表筆.
注意事項：
測量過程中不得換擋.
讀數時,應三點成一線(眼睛,指針,指針在刻度中的影子).
根據被測對象,正確讀取標度尺上的數據.
測量完畢應將轉換開關置空擋或OFF擋或電壓最高擋.若長時間不用,應取出內部電池.
2,數字萬用表
數字萬用表具有測量精度高,顯示直觀,功能全,可靠性好,小巧輕便以及便于操作等優點
(1) 面板結構與功能

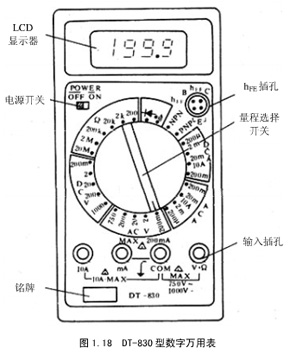

1.18圖為DT-830型數字萬用表的面板圖, 包括LCD液晶顯示器,電源開關,量程選擇開關,表筆插孔等.
液晶顯示器最大顯示值為1999,且具有自動顯示極性功能.若被測電壓或電流的極性為負,則顯示值前將帶"-"號.若輸入超量程時,顯示屏左端出現"1"或"-1"的提示字樣.
電源開關(POWER)可根據需要,分別置于"ON"(開)或"OFF"(關)狀態.測量完畢,應將其置于"OFF"位置,以免空耗電池.數字萬用表的電池盒位于后蓋的下方,采用9V疊層電池.電池盒內還裝有熔絲管,以起過載保護作用.旋轉式量程開關位于面板中央,用以選擇測試功能和量程.若用表內蜂鳴器作通斷檢查時,量程開關應停放在標有" )))"符號的位置.
hFE插口用以測量三極管的hFE值時,將其B,C,E極對應插入.
輸入插口是萬用表通過表筆與被測量連接的部位,設有"COM","V Ω","mA","10A"四個插口.使用時,黑表筆應置于"C OM"插孔,紅表筆依被測種類和大小置于"V Ω","mA"或"10A"插孔.在"COM"插孔與其它三個插孔之間分別標有最大(MAX)測量值,如10A,200mA,交流750V,直流1000V.
DT-830型數字萬用表
(2) 使用方法
測量交,直流電壓(ACV,DCV)時,紅,黑表筆分別接"V Ω"與"COM"插孔,旋動量程選擇開關至合選位置(200mV,2V,20V,200V,700V或1000V),紅,黑表筆并接于被測電路(若是直流,注意紅表筆接高電位端,否則顯示屏左端將顯示"一").此時顯示屏顯示出被測電壓數值.若顯示屏只顯示最高位"1",表示溢出,應將量程調高.測量交,直流電流(ACA,DCA)時,紅,黑表筆分別接"mA"(大于200mA時應接"10A")與"COM"插孔,旋動量程選擇開關至合適位置(2mA,20mA,200mA或10A),將兩表筆串接于被測回路(直流時,注意極性),顯示屏所顯示的數值即為被測電流的大小.
測量電阻時,無須調零.將紅,黑表筆分別插入" V Ω"與"COM"插孔,旋動量程選擇開關至合適位置(200,2K,200K,2M,20M),將兩筆表跨接在被測電阻兩端(不得帶電測量!),顯示屏所顯示數值即為被測電阻的數值.當使用200MΩ量程進行測量時,先將兩表筆短路,若該數不為零,仍屬正常,此讀數是一個固定的偏移值,實際數值應為顯示數值減去該偏移值.
進行二極管和電路通斷測試時,紅,黑表筆分別插入"V Ω"與"COM"插孔,旋動量程開關至二極管測試位置.正向情況下,顯示屏即顯示出二極管的正向?qū)妷?單位為mV(鍺管應在200～300mV之間,硅管應在500～800mV之間);反向情況下,顯示屏應顯示"1",表明二極管不導通,否則,表明此二極管反向漏電流大.正向狀態下,若顯示"000",則表明二極管短路,若顯示"1",則表明斷路.在用來測量線路或器件的通斷狀態時,若檢測的阻值小于30Ω,則表內發出蜂鳴聲以表示線路或器件處于導通狀態.
進行晶體管測量時,旋動量程選擇開關至"hFE"位置(或"NPN"或"PNP"),將被測三極管依NPN型或PNP型將B,C,E極插入相應的插孔中,顯示屏所顯示的數值即為被測三極管的"hFE"參數.
進行電容測量時,將被測電容插入電容插座,旋動量程選擇開關至"CAP"位置,顯示屏所示數值即為被測電荷的電荷量.
(3)注意事項
當顯示屏出現"LOBAT"或"←"時,表明電池電壓不足,應予更換.
若測量電流時,沒有讀數,應檢查熔絲是否熔斷.
測量完畢,應關上電源;若長期不用,應將電池取出.
不宜在日光及高溫,高濕環境下使用與存放(工作溫度為0～40℃,溫度為80%).使用時應輕拿輕放. |
