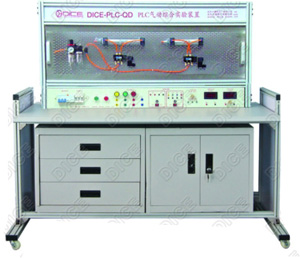

該裝置是根據《液壓與氣壓傳動》、《氣動控制技術》、《PLC可編程控制技術實驗與應用》等課程教學實驗大綱要求而精心設計的一款適合于大中專院校、職業學校、技校機械工程、機電一體化和自動化專業等相關課程的教學實驗。同時也可作為機電和電氣一體化的綜合實驗臺。學生通過實驗掌握氣動元件的結構，氣動回路的控制原理及設計方法等，同時掌握PLC可編程控制器的控制原理及編程技巧等。

一、產品特點：
l、實驗桌及實驗支架有單組和雙紐二合一設計結構，即單組為一張實驗桌一套實驗器材，雙組為一張實驗桌有二套實驗器材，可供兩組學生在實驗桌前后同時進行實驗，資源共享，提高了產品的利用率。整體結構簡潔，安裝拆卸靈活，實用性強。
2、氣動實驗組件采用活動按插結構，可同時進行一組或多紐實驗，實驗所需氣源及交直流電源采用固定形式，只需進行簡單的連接即可完成實驗的組合。同時實驗設備還有繼電器控制和PLC(可選配)控制單元，有利于學校選擇低成本的實驗設備。
3、實驗氣源壓力低，電氣控制采用低壓直流24V開關電源，因此實驗安全可靠。
4、電氣主控單元采用繼電器或可編程控制器(PLC)控制，可與計算機通訊，實現計算機智能控制，同時也可以采用獨立的繼電氣控制單元進行電氣控制。通過比較可以體驗PLC控制器在自動化控制中的優越性和先進性，對加深理解PLC大有幫助。
二、產品構成：由實驗桌、實驗屏、氣動元件、電氣控制器件、可編程控制器(PLC)組成。
1、實驗桌：三聚氰胺飾面板制作。
2、氣動元件配備：空氣壓縮機、空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控?fù)Q向閎，節流閥，單向節流閥，快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸，旋轉氣缸等。
3、電器控制件：直流24V(2A)電源單元，可編程控制器(PLC日本三菱FX1N-24MR)，PLC電氣控制輸入單元，PLC電氣控制輸出單元，繼電氣控制單元，行程開關(常閉、常開)。
4、PLC可編程控制器：三菱FX1N-24MR主機
三、主要技術指標
1、可編程控制器(PLC)：日本三菱FX1N-24MR型主機，8輸入、6輸出(繼電氣輸出型)。直流電源：輸入AC220V,輸出DC24V／2A
2、空氣壓縮機(基本配置小型機)
電機功率：360W 電源：AC220V
公稱容積：10L 額定輸出氣壓：0．7Mpa
3、實驗臺外形尺寸：1500mm×700mm×760mm(單組實驗臺)
4、實驗屏尺寸：1210mm×960mm(單組實驗支架)
5、實驗臺外形尺寸：1500mm×l2l0mm×760mm(雙組實驗臺)
6、實驗屏尺寸：1210mm×960mm(雙組實驗支架)
