模塊介紹：

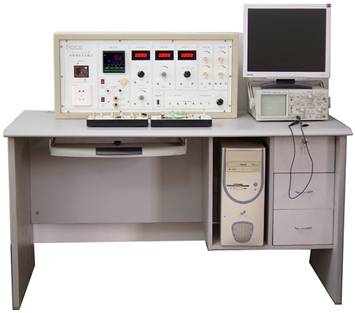

（1）控制屏
交流電源：單相三線220V交流電源供電；
控制屏尺寸: 800×370×200 mm
直流電源、信號源、直流電壓表、直流電流表、頻率/轉速表以及智能調節儀模塊；三組直流穩壓電源：±15V、±2～±10V分五檔輸出、2～24V可調；
信號發生器：1k～10kHz 音頻信號；Vp-p=0～17V連續可調；
電壓表量程0～20V，輸入阻抗為10MΩ，精度0.5級；
電流表量程0～20mA，精度0.5級；
頻率/轉速表：頻率測量范圍1～9999Hz，轉速測量范圍1～9999rpm；
高精度溫度調節儀：多種輸入輸出規格，人工智能調節以及參數自整定功能，先進控制算法等。
（2）檢測對象模塊：
熱源：0～220V交流電源加熱，溫度可控制在室溫～1200C
轉動源：2～24V直流電源驅動，轉速可調在0～3000rpm
振動源：振動頻率1Hz～30Hz（可調），共振頻率12Hz左右
（3）要求必須配置的傳感器及變送模塊
1、溫度傳感器實訓模塊
2、轉速傳感器實訓模塊
3、液位/流量傳感器實訓模塊：
4、金屬應變傳感器實訓模塊
5、氣敏、濕敏傳感器實訓模塊
6、紅外傳感器實訓模塊
7、超聲位移傳感器實訓模塊
8、增量式編碼器實訓模塊
9、光柵位移傳感器實訓模塊
10、傳感信號調理 換實訓模塊
實訓項目:
1、I/V、V/I、F/V信號轉換
2、數據采集卡A/D、D/A轉換
3、直流電機驅動
4、金屬應變傳感器的應用-電子秤
5、擴散硅壓阻壓力傳感器液位測量
6、渦輪流量計流量測定
7、計算機液位控制
8、霍爾傳感器轉速測量
9、磁電傳感器轉速測量
10、光電傳感器轉速測量
11、計算機轉速控制
12、集成溫度傳感器的溫度測量
13、銅電阻溫度測量
14、熱電偶溫度測量
15、熱電偶冷端溫度補償
16、PID調節儀溫度控制
17、酒精檢測
18、濕度檢測
19、紅外檢測
20、超聲波位移測量
21、增量式光電編碼器角位移測量
22、長光柵線位移測量
23、開關量檢測
增強型選配模塊(可根據用戶需要，自行選配)
1. PSD光電位置傳感器模塊
2. CCD圖象傳感器模塊
3. 超聲波測距傳感器模塊
4. 長光柵位移傳感器模塊（帶直線絲杠，步進電機，單片機控制整個閉環運動系統）
5. 圓光柵位移傳感器模塊（帶電機，單片機控制整個閉環系統）
6. 液體水位流量傳感器模塊（自帶紅外線遙控，單片機閉環控制系統）
7. 扭矩傳感器模塊（帶力矩扳）
配套軟件
本軟件配合數據采集卡實時采集實驗數據，對數據進行動態或靜態處理和分析。
可顯示實驗內容，實驗圖形繪制，并支持保存實驗表格。
|
