伴隨通訊、家電、金融、電玩等相關電子領域的急速擴展，全球?qū)LASH、MPU、CPLD的需求也急劇增加，而且市場的需求導致可編程器件的型號越來越多、功能越來越強、容量越來越大、體積卻越來越小，這時我們才發現現在使用的大多數編程器對這些器件燒錄已是力不從心—不斷追加昂貴適配器、對OTP器件的高損耗率、燒錄速度慢、軟件工作環境差及升級困難、攜帶不便……那么您將選擇具有何種技術的編程器進入下一個世紀呢？無疑，是LabTool-48, 這個ADVANTECH(臺灣研儀)的全新科技結晶。
LabTool-48可燒錄全球不同廠牌的可編程器件--E(E)PROM & FLASH、SERIES EEPEOM、BIPOLAR & CMOS PROM、CPLD & FPGA、GAL & PAL、MPU......
LabTool-48編程器的主要特色：
快 -- 燒錄4M FLASH,最快只需32秒,適應工廠小批量生產,全面提升工作效率;已推出LabTool-848生產型高速燒錄器,可同步/半同步拷錄8顆,燒錄8個8M的 FLASH最快僅需45秒,速度更快,適應工廠大批量生產!
準 -- 燒錄完,可設定作VCC±5％或±10％的比較,保證燒錄深度不會消失,使數據保留時間更長久,并使之適應電源不穩的惡劣工作環境,增加產品可靠度;支持3V;
穩 -- 自動偵測IC插反、位置插錯、IC Pin腳接觸不良,避免操作失誤,減少燒毀昂貴器件而導致的損失,尤其是OTP片;并依此可判別SOCKET插座是否已老化而需更換;實踐證明此功能對常需大批量燒錄器件的廠家(如家電、通訊客戶)特別有用!

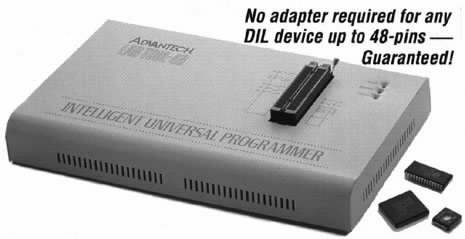

省 -- 對DIP-48腳以下可編程器件無需任何適配器,所有PLCC/QFP/PSOP-44、TSOP-40/48器件各用一個座子即全部解決;即使對其它不同封裝的器件,也注重?zé)涍m配器的通用性;隨機提供ADAPTER線路,用戶可自行制作,節省后續費用!
易 -- DOS與WIN 3.1/3.2/95/98/NT多重界面,順應軟件發展方向;并口聯接,外出攜帶方便;可自動快速判別E(E)PROM/FLASH的廠商及型號;當設定完IC自動批量燒錄的功能后,即使不懂計算機的工人也可操作;軟件更新速度快(FLASH已支持到128Mb),網上下載方便。
LabTool-48現已得到ATMEL、ICT、INTEL、LG、MOTOROLA、MACRONIX、NS、SGS-THOMSON、TI、TEMIC、UMC、WINBOND、XILINX、ZILOG的合格認證,并得到ALTERA、AMD、CYPRESS、LATTICE、MICROCHIP、PHILIPS、SIEMENS、VANTIS等IC廠商在他們的WEB、DATA BOOKS中廣為推薦。
目前，F(xiàn)LASH在GSM、DVD/VCD、PDA/HPC、MP3、GAME、STB、GPS 、MODEM、POS等電子產品中大量使用，可預計這幾年消費類電子市場對FLASH的需求將急劇增長，根據這市場特點，ADVANTECH把LabTool-48對FLASH的支持視作其工作重點并作出相應的長遠計劃，所以LabTool-48能在INTEL的“Flash Memory Tools Guide”中名列“PROGRAMMER-ENGINEERING”榜首！
面對日新月異的電子技術，相信您在選擇編程器時一定會作出一個明智的決定。 |
|
科研篇：
您在使用CPLD嗎？某實驗室最早的方案是用LATTICE的PLS1016(PLCC-44),后考慮到成本、供貨期、加密性、開發工具等問題，又相繼使用了ALTERA的EPM7032、VANTIS的MACH111、XILINX的XC9536，但如使用原來的編程器(ALL-03/07/11)的話，至少需購置四個ADP適配器(1500元/個。因ID CODE的不同，同一型號器件可能要兩個適配器)或一個PACK(2500元/個)，訂貨期為4-6周；而使用LabTool-48的話，對以上器件僅需一個通用適配器(650元/個),即使ID CODE不同，通過軟件上的選擇就可解決。如果實在著急又不想多花費的話，可依照LabTool-48隨機提供的接線圖，自行用最便宜的材料去制作一個適配器，估計費用不會超過50元。
有人購回舊的或失效的PLD器件，用普通編程器去燒錄，顯示燒錄、比較均OK，但上用戶板工作就是有問題。后使用LabTool-48，在燒錄前就檢測到器件的PIN有斷路現象，經檢查，器件與插座接觸良好，證明是器件內部的硅片到外部引腳的連線斷開了。原來該P(yáng)IN在燒錄時不起作用，而普通編程器又無檢測功能，但實際上板使用時則會用到它，所以出了問題。同理，某器件因插座老化而引起的接觸不良導致燒錄失敗，因普通編程器無檢測功能，用戶常常會懷疑器件的質量問題，這種現象對于LabTool-48來講是絕對不會發生的，那些不必要的損耗完全可以避免。
LabTool-48在裝載數據時，可自動判別Binary、HP64000ABS、Intel Hex、MOS Technology、Motorola S、Tektronic Hex、Straight Hex等數據格式。某科研單位的編程器較雜,有ALL、EXPRO、SUPERPRO、POWER-100等等，在燒錄ALTERA EPM7000后存檔的POF文件，這些機器互不相認，但對于LabTool-48來說都可以裝載，而且會嚴格判別所裝載的文件與所選器件型號是否一致。
某軍工單位，暫時使用VANITS工業級的M4-64/32做試驗，通過LabTool-48作電壓校驗，發現該器件的電壓波動范圍在3V-5.25V，掌握了設計電路所需的數據。
生產篇：
VCD的解碼板上用了很多OTP的87CXX及1M或2Mbit存儲器，中山某著名VCD廠使用ALL-07+PAC-MPU51-4+PAC-EP1M32-8(8000元/套)來燒錄器件,后因插座的老化，再加上這種GANG是并聯設計，燒毀一顆可能導致其它幾顆損壞，在使用數月后，器件的報廢率越來越高，月月過萬，幾乎使生產停頓。新天利VCD廠也發現了這種問題，后轉用LabTool-48(6200元/臺)，雖然每次只能燒錄一片，但憑借其高速、穩定、可靠的性能，設定完批量燒錄模式后，基本上接近ALL-07一拷八的生產量，更重要的是它做到了器件的零損耗。
新天利在使用過程中還利用LabTool-48自動識別存儲器型號的功能，發現他采購WINBOND的27C010/020(OTP)，實際為27E010/020(EEPROM)，可作多次重復擦寫使用。
99年四月起，LabTool-848正式全球出貨，主要針對大量燒錄E(E)PROM/FLASH、MPU51、PIC的用戶，一次可燒錄八顆。內置智能CPU，配備八個獨立的高速48PIN模組，如有損壞互不影響，燒錄8Mbit FLASH，最快僅需45秒，極宜3C產業的廠家大批量燒錄生產。目前MOTOROLA、惠普、康佳、華為、TCL、西湖數源、權智、英斯坦、海灣、創一、星光等大型加工廠正在使用LabTool-848。
維修篇：
各種最新的存儲器在手機中大量使用，手機軟件故障的維修，其實就是復制原始存儲數據。LabTool-48除能燒錄SOP、TSOP封裝的器件以外，它已可燒錄Motorola928/998及Nokia8810中28F160B、28F320B(Intel的uBGA封裝)、三星500/600中29LV800T(Fujitsu的SON封裝)及LRS1306(Sharp的TSSOP封裝),由于現在某些高檔存儲器件必須得到該公司授權才可燒錄,所以目前國內只有LabTool-48可燒錄以上器件，同時軟件仍在持續升級中。目前國內有經驗的、已達到一定層次的及有長遠眼光的維修人員都在使用此機。
梅捷主板的某奔騰型BIOS為INTEL的P28F002BC-T(Dip-40)，三年前就使用LabTool-48來燒錄了，現在大多數編程器仍不能支持它。一旦它遭到CIH病毒攻擊,普通編程器就束手無策了�，F(xiàn)在IBM、NEC維修站使用的正是LabTool-48。
在日本SNK游戲卡中，也大量使用大容量存儲器(有十多顆16Mbit器件)，一旦損壞需要維修，但由于采購到的維修件各種廠牌、各種封裝的都有，如DIP-42、PSOP-44、TSOP-40/48/56，而對LabTool-48來講，同一封裝只需一個適配器，可節省大量適配器的費用，又能最大限度的提高燒錄生產速度，所以LabTool-48無疑是最佳選擇�，F(xiàn)在LabTool-48在南方的電玩行業內，尤其是生產加工廠，已漸漸取代其它品牌的燒錄器，大量地得到使用。 |
