1．產品簡介
A． DICE-F040評估板簡介

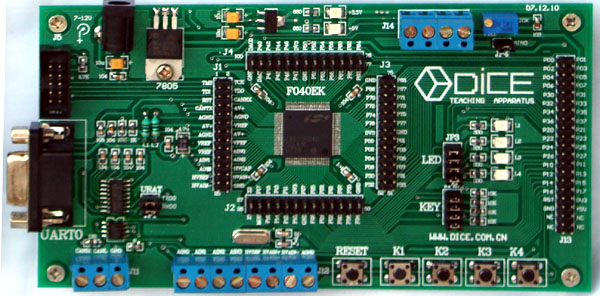

本評估板是針對C8051F040單片機（SOC）而設計的，包括C8051F040單片機基本外圍電路及常用電路，并且將單片機的所有管腳外引以便用戶擴展。我們對本單片機常用的和最有特色的功能編寫測試程序，本評估板能使開發者迅速掌握C8051F040單片機的軟硬件設計，大大縮短了產品開發周期。
B． C8051F 單片機簡介
C8051F 單片機是完全集成的混合信號系統級芯片（SOC），具有與8051 兼容的高速CIP-51 內核，與MCS-51 指令集完全兼容，片內集成了數據采集和控制系統中常用的模擬、數字外設及其他功能部件；內置FLASH 程序存儲器、內部RAM，大部分器件內部還有位于外部數據存儲器空間的RAM，即XRAM。C8051F 單片機具有片內調試電路，通過4 腳的JTAG （或者2 腳C2） 接口可以進行非侵入式、全速的在系統調試。
2.核心MCU資源
C8051F040是完全集成的混合信號系統級MCU芯片。下面列舉了一些主要芯片資源：
·高速流水線結構的8051兼容的CIP-51內核（最大25MIPS）；
·全速非侵入式的系統調試接口（片內）；
·CAN 2.0B; 32 目標信息；
·真正12位100ksps的8通道ADC，帶PGA和模擬多路開關；8位500ksps的8通道ADC；
·高壓差分可編程放大器(60V輸入的PGA)；
·兩個12位DAC，可編程更新時序；
·64K字節可在系統編程的FLASH存儲器；
·4352（4096+256）字節的片內RAM；
·可尋址64K字節地址空間的外部數據存儲器接口；
·硬件實現的SPI，SMBus/IIC和兩個UART串行接口；
·5個通用的16位定時器；
·具有6個捕捉/比較模塊的可編程計數器/定時器陣列；
·片內看門狗定時器，3個比較器，VDD監視器和溫度傳感器；
·64個I/O端口；
·-40~85度工業級溫度范圍；
·2.7V~3.6V工作電壓，100腳TQFP封裝；
3．板上資源
·MCU：C8051F040，片內64K FLASH，4352Byte SRAM。
·13 路12bit AD 采樣，4路通過接線端子引出。
·2 路12bit DA，通過接線端子引出。
·1 路CAN2.0B 總線接口。
·1 路高壓差分放大器。
·1 路RS232 接口。
·所有管腳外擴。
·4 個按鍵、4 個LED 等。
·JTAG 調試接口。
4．評估板組成：
A． DICE-F040評估板一塊；
B． 交叉串口線一條；
C． 9V 直流電源一個；
D． 軟件光盤一張；
光盤內容：
D-1 DICE-F040評估板使用手冊；
D-2 DICE-F040評估板原理圖；
D-3 DICE-F040評估板元器件資料；
D-4 DICE-F040評估板功能測試程序源碼；
D-5 tools工具文件夾（KEIL C軟件、驅動、DICE-EC5復位軟件、串口設調 試助手）；
D-6 其它相關資料；
5．DICE-EC5仿真器功能：
DICE-EC5開發工具含有先進的調試功能部件，能夠使用戶更好地進行軟硬件設計。因?yàn)镃8051F040固有的調試能力，所以它能被安裝到最終應用系統。DICE-EC5開發工具擁有如下調試/仿真器特性：
* 運行，停止，單步
* 設置硬件斷點
* 檢查/修改存儲器和寄存器
* 下傳（載）程序存儲器
6．實驗項目
(1) delay延時測試程序
(2) timer定時器測試程序
(3) KEY-DAC測試程序
(4) ADC-UART測試程序
(5) CAN總線測試程序
