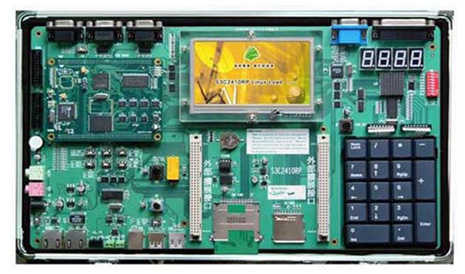

| 型號： DICE-S3C2410RP嵌入式教學實驗系統 熱銷! |
|
|
| 產品介紹： |
 |
|

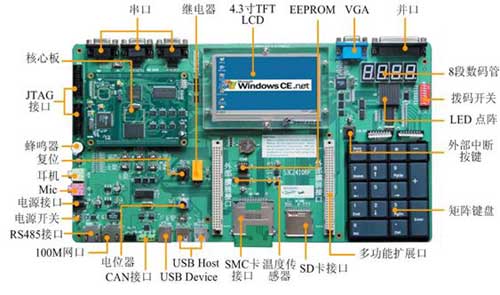

DICE-2410RP是為滿足嵌入式專業教學的新要求而設計研發的新一款嵌入式實驗基礎平臺。核心板采用6層PCB板設計、底板采用4層PCB板設計，核心處理器是基于ARM9的目前行業內主流使用的SAMSUNG S3C2410處理器，主頻202MHz。
本系統以ARM9處理器為核心，采用核心板+底板的結構模式，擴展了的SDRAM、FLASH、SMC卡、SD卡等通用存儲器，以及網口、串口、USB接口、CAN、485等通訊接口，輔助LED顯示、4.3寸真彩液晶顯示、小鍵盤等其它外圍設備，并配套了實驗例子、實驗指導書與視頻演示，特別適合各專業院校課程建設使用，也適合企業和個人作為二次研發平臺。
DICE-2410RP系統集教學實驗、課程設計、本科畢業設計、研究生課題研究與企業產品開發于一體的綜合平臺，支持μC/OS-II、Linux和WinCE操作系統。為提高教學質量，我們提供電話、E-mail等多種方式的技術支持，定期邀請客戶參加公司與信息產業部聯合組織的技術培訓，根據學校的要求，提供課程設計配合學校專業教學，并可聯合學校開辦教學班，或合作科研項目。 |
|
硬件規格 |
|
核心板硬件參數
|
|
處理器
|
S3C2410 202MHz
|
|
SDRAM
|
64Mbytes
|
|
FLASH
|
8Mbytes
|
|
以太網
|
10/100M Ethernet controller (DM9000)
|
|
底板硬件參數
|
|
LCD接口
|
標配TFT 16:9、4.3” (480*272)屏
|
|
VGA輸出接口
|
可接模擬CRT顯示器或液晶顯示器，分辨率最高可到600×480
|
|
觸摸屏
|
四線電阻式
|
|
以太網接口
|
RJ45,10M/100M自適應網口
|
|
Audio
|
AC97標準UDA1341、音頻輸入、雙聲道m(xù)ic輸出
|
|
USB HOST
|
2個
|
|
USB CLIENT
|
1個
|
|
JTAG接口
|
標準20pinJTAG接口,帶下載芯片
|
|
串口
|
3個RS232
|
|
485通信接口
|
1個
|
|
CAN接口
|
1個，帶光電隔離
|
|
SD/MMC卡接口
|
可接SD卡或MMC卡
|
|
SMC卡
|
可接SMC卡（可擴展NAND FLASH）, 支持系統從SMC卡啟動。
|
|
LED
|
16個，分布在核心板和底板上
|
|
LED陣列
|
8×8發光二極管陣列
|
|
七段數碼管
|
4個7段數碼管
|
|
AD
|
3個模擬輸入源：電位器電壓輸入，溫度傳感器輸入、DA輸出作為輸入源
|
|
DA
|
PCF8591擴展的D/A通道接口
|
|
EEPROM
|
I2C接口24C16
|
|
功能按鍵
|
1個
|
|
RTC
|
實時時鐘
|
|
蜂鳴器
|
1個
|
|
撥碼開關
|
1組
|
|
繼電器
|
1個
|
|
鍵盤
|
4×5鍵盤矩陣
|
|
擴展接口
|
2×96pin歐式座，引出所有總線信號
可擴展多種擴展板：
（1）DSP6713&USB2.0高速數據采集擴展板
（2）FPGA擴展板
（3）GPS&GPRS擴展板
（4）CAN&485通信擴展板（需兩塊配套使用）
（5）電機擴展板
（6）射頻卡&IC卡擴展板
（7）熱敏滑動指紋傳感擴展板
（8）Zigbee擴展板（需兩塊配套使用）
|
|
|
實驗列表 |
|
uCOS實驗 |
1、基礎實驗：
實驗一 無仿真器程序下載運行實驗
實驗二 I/O接口實驗
實驗三 串口通訊實驗
實驗四 實時時鐘實驗
實驗五 I2C實驗1—EEPROM實驗
實驗六 I2C實驗2—基于I2C數碼管掃描電路
實驗七 WATCHDOG實驗
實驗八 觸摸屏控制實驗
實驗九 I/O實驗——8×8發光二極管點陣試驗
實驗十 A/D轉換實驗
實驗十一 D/A轉換實驗
實驗十二 音頻接口I2S實驗
實驗十三 鍵盤中斷實驗
實驗十四 網絡通信實驗
實驗十五 PROGRAM FLASH實驗
2、擴展實驗：
實驗一 GPS實驗
實驗二 GPRS實驗 |
|
|
Linux實驗 |
1、基本實驗：
實驗一 安裝VMware Workstation軟件
實驗二 安裝RedHat 9.0操作系統
實驗三 連接宿主PC機與S3C2410-RP目標板
實驗四 建立主機開發環境
實驗五 配置minicom
實驗六 配置超級終端
實驗七 配置NFS服務
實驗八 編譯Bootloader
實驗九 編譯Linux內核
實驗十 制作文件系統
實驗十一 燒寫各部分到SMC卡
實驗十二 簡單驅動程序實驗
實驗十三 CPU GPIO驅動程序
實驗十四 中斷實驗
實驗十五 AD驅動實驗
實驗十六 DA驅動實驗
實驗十七 EEPROM實驗
實驗十八 溫度傳感器實驗
實驗十九 鍵盤驅動實驗
實驗二十 數碼管顯示實驗
實驗二十一 LED點陣驅動
實驗二十二 繼電器驅動實驗
實驗二十三 蜂鳴器驅動實驗
實驗二十四 Dip_Switch實驗
實驗二十五 LCD控制實驗
實驗二十六 Web服務器實驗
實驗二十七 多線程實驗
實驗二十八 IIS音頻實驗
2、擴展實驗：（需配擴展模塊）
實驗二十九 RF卡讀寫實驗
實驗三十 RS485實驗
實驗三十一 GPS實驗
實驗三十二 GSM實驗
實驗三十三 CAN總線通信實驗
3、QT實驗：
實驗一 “Hello word！”Qt初探
實驗二 創建一個窗口并添加按鈕
實驗三 對象間通信：Signal 和 Slot 機制
實驗四 菜單和快捷鍵
實驗五 工具條和狀態欄
實驗六 鼠標和鍵盤事件
實驗七 對話框
實驗八 Qt中的繪圖 |
|
|
WINCE實驗 |
1、基礎實驗：
實驗一 安裝WINCE并建立開發環境
實驗二 建立并編譯WIN CE平臺
實驗三 WINDOWS CE的燒寫
實驗四 定制SDK并建立EVC下的開發環境
實驗五 定制增強型內核
實驗六 建立宿主機與實驗箱的連接
實驗七 繼電器實驗
實驗八 蜂鳴器實驗
實驗九 DIP實驗
實驗十 IIC總線—溫度實驗
實驗十一 IIC總線—EEPROM實驗
實驗十二 IIC總線—DA實驗
實驗十三 EXTKEY中斷程序
實驗十四 GPIO LED實驗
實驗十五 LED點陣實驗
實驗十六 EVC下的HELLO WORLD實驗
實驗十七 液晶屏壞點測試程序
實驗十八 錄音機測試程序
實驗十九 簡單聊天室程序（CE版）
實驗二十 視頻點播VOD實驗
實驗二十一 CEPLAYER播放器實驗
實驗二十二 串口通訊測試程序（對話框版）
2、擴展實驗：
實驗二十三 485通訊程序
實驗二十四 GPS實驗
實驗二十五 電機實驗
實驗二十六 射頻卡實驗
實驗二十七 攝像頭圖像采集實驗
實驗二十八 GPRS實驗
實驗二十九 ZIGBEE實驗
實驗三十 指紋實驗
實驗三十一 CAN總線通訊實驗 |
|
|
支持擴展板 |
|
為配合嵌入式畢業設計、創新實驗與嵌入式競賽，眾多擴展模塊可供選擇 |
 |
 |
 |
仿真器
ARM仿真器，兼容MULTI-ICE，實現ARM、XSCALE系列處理器的實時在線仿真，即ARM7、ARM9 、PXA255在線仿真 |
GPS&GPRS擴展板
GPS擴展板實現全球定位地理信息獲取，GPRS擴展模塊實現短信收發及語音通信，配合實驗箱，可實現遠程數據采集、通信 |
電機擴展板
直流及步進電機控制擴展，及繼電器輸出擴展，實現強電控制 |
 |
 |
 |
Zigbee擴展板
局域無線的兩種常見通信協議，可實現無線數據傳輸和無線控制，是信息家電和無線傳感器網絡的核心部分 |
射頻卡&IC卡擴展板
可實現射頻卡和IC卡的讀寫，可了解RF-ID先進技術的基本原理 |
指紋傳感擴展板
采用先進的熱敏滑動指紋傳感器，熟悉生物特征信號的基本處理，提供數據采集、預處理、圖像重構實例
|
 |
 |
 |
CAN&485通信擴展板
工業標準CAN總線和485總線擴展接口，配套軟件驅動及實例實現數據通信 |
FPGA擴展板
Altera Cyclone II 20萬門FPGA EP2C5、配置芯片EPCS4、16個發光二極管、2個八段數碼管、4*4鍵盤矩陣、30MHz 8bit DAC、40MHz 8bit ADC、提供JTAG和PS兩種下載配置模式、可獨立供電，單獨使用 |
DSP6713&USB2.0擴展板
DSP6713實現音頻實時采集壓縮編解碼，配套獨立數字信號處理實驗，通過HPI和主機通信。USB2.0實現和PC的高速數據傳輸，實測穩定超過16M字節/秒 |
 |
 |
|
USB藍牙模塊
完整封裝藍牙協議，可實現異步點對點的串行無線通訊 |
USB攝像頭擴展模塊
通過USB接口采集攝像頭視頻數據流或拍照 |
|
|
|
源代碼清單 |
|
uC/OS-II
|
uCOS
|
For ARM的操作系統源代碼，應用程序源代碼
|
|
GUI 圖形界面
|
UC GUI源代碼
|
|
工具
|
ADS IDE,Multi-ICE，字體轉換工具，圖片轉換工具
|
|
Linux
|
內核
|
Linux 內核Kernel 2.4.21
|
|
系統引導程序
|
Boot Loader (源代碼)：PPCBoot ViVi
|
|
文件系統
|
JFFS2，Ramdisk
|
|
GUI 程序
|
QT
|
|
設備驅動程序
|
以太網驅動，USB驅動程序，串口驅動，RS485驅動程序，CAN驅動，液晶驅動，觸摸屏驅動程序，音頻驅動程序,SD卡驅動，SMC卡驅動，鍵盤驅動，數碼管驅動，LED驅動，VGA接口驅動，繼電器驅動，撥碼開關驅動
|
|
工具鏈
|
GUN， MKFS，JFFS2，Jflash
|
|
WinCE
|
板級支持包
|
WinCE 5.0 BSP
|
|
設備驅動程序
|
以太網驅動，USB鼠標鍵盤驅動程序，串口驅動，RS485驅動程序，CAN驅動，液晶驅動，觸摸屏驅動程序，音頻驅動程序，SD卡驅動，SMC卡驅動，鍵盤驅動，數碼管驅動，LED驅動，VGA接口驅動，繼電器驅動，撥碼開關驅動
|
|
|
裝箱清單 |
|
物品
|
數量
|
備注
|
|
2410RP教學實驗系統
|
1
|
核心板、底板
|
|
并口線
|
1
|
兩頭針
|
|
串口線
|
1
|
一孔一針
|
|
交叉網線
|
1
|
2m
|
|
JTAG接線
|
1
|
|
|
觸摸筆
|
1
|
|
|
5V 3A 電源
|
1
|
|
|
USB線A/B
|
1
|
|
|
實驗指導書
|
1
|
基礎實驗指導書
|
|
1
|
Linux實驗指導書
|
|
1
|
WinCE實驗指導書
|
|
配套光盤
|
1
|
電子版手冊，電路圖，實驗代碼等
|
|
