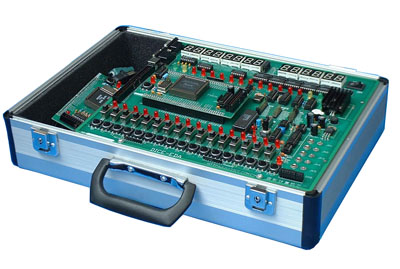

DICE－EDA實驗開發系統，一改傳統數字電路實驗系統“芯片＋連線”做法，而采用CPLD或FPGA等大規模在線可編程器件,使數字電路的硬件軟設計,即電子設計自動化EDA.該系統支持眾多著名公司的CPLD/ FPGA芯片應用開發，并配有相應的開發軟件,適用廣大高校的EDA數學實驗、課程設計和畢業設計，同時也為科研院所提供了良好的開發環境。
產品說明：
☆系統組成
系統由主板和下載板組成
1.DICE－EDA主板
①主板為完成實驗提供I/O口所必須的輸入/ 輸出電路、EEPROM存
貯器電路，為系統提供多種可變時鐘信號。
②主板提供多種接口電路，以適應用戶不同的需求。
③主要接口電路有：A/D模數轉換接口電路、D/A數模轉換接口電
路、RS232串口、VGA接口電路、PS/2鼠標、鍵盤接口電路。
2.三種下載板
①F1032下載板　　�、贔10K10下載板　　　③FXCS10 下載板

☆主要特點：
1.采用規模大、體積小的可編程器件，最高密度為10000門。
2.加密性強,芯片一經加密,就很難將其破譯,復制出目標代碼文件。
3.提高了可靠性，增強了系統抗干擾能力。
4.在線可編程，省去了專用的編程設備，只要通過專用下載電纜連
接PC機并行打印口即可。
5.具有實驗、開發功能，下載板既可與主板連用，也可獨立使用。

☆實驗內容：
組合電路與時序電路：　　　　　　　　　　 　
1.七人表決器 　
2.格雷碼變換電路
3.BCD碼加法器
4.四位全加器 　　
5.英語字母顯示電路
6.四位并行乘法器
7.設計基本觸發器 　　　 　
8.設計74LS169計數器功能模塊 　
9.步長可變的加減計數器
10.可控脈沖發生器
11.正負脈寬數控調制信號發生器
12.序列檢測器
13.四位移位乘法器

數字系統設計：
14.出租車計費器
15.多功能數字鐘
16.數字秒表
17.頻率計
18.交通燈控制器
19.數碼鎖
20.乒乓球游戲機
21.四人搶答器
