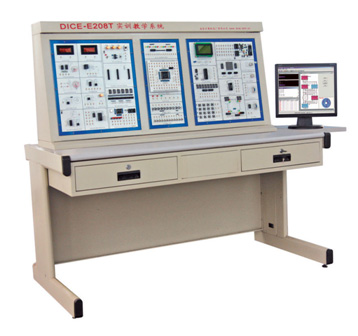

DICE-E208T教學實訓系統是一種多功能、高配置、高品質的EDA教學與開發設備。適用于大學本科、研究生的EDA教學、課程設計和畢業設計，也適用于大專院校、科研所做項目開發之用。
1 .1 產品特點
該系統由于采用了“主板+下載板”結構，實驗用可編程PLD器件的I/O接口與輸入輸出器件（開關、按鍵、數碼管、發光二極管、信號源）全部采用自主連接。在PLD器件有限的I/O資源條件下，最大限度的連接上盡可能多的輸入輸出器件，使得DICE-E208T型實驗開發系統能滿足從簡單的數字電路實驗到復雜的數字電路設計實驗，并能一直延伸到綜合電子設計待創新性實驗課題。實驗方法從傳統的硬件搭試方式轉到了軟件設計、仿真調試電路系統的實驗方式，使傳統硬件設計方式用EDA技術來實驗。
實驗系統的硬件配置：
1、 主板可與多種下載板相適配；
2、 8位動態掃描顯示電路；
3、 6位靜態鎖存顯示電路；
4、 16位發光二極管顯示電路；
5、 12位二檔開關電路；
6、 10位按鍵開關電路；
7、 4位脈沖開關電路；
8、 一個揚聲器；
9、 一個16*16的點陣顯示；
10、一個12864C的液晶顯示；
11、A/D轉換器ADC0809；
12、D/A轉換器DAC0832；
13、時鐘信號源：10MHZ、5MHZ、1MHZ、500KHZ、100KHZ、16384HZ、10KHZ、8192HZ、4096HZ、2048HZ、1024HZ、1KHZ、512HZ、256HZ、100HZ、64HZ、10HZ、8HZ、4HZ、1HZ、0。5HZ；
14、MCS-51單片機總線接口電路；
15、一個揚聲器；
16、一個5V繼電器；
17、一個5V直流電機；
18、一個可調電位器；
19、一個四相步進電機；
20、一個4*4小鍵盤；
21、串行A/D轉換器TLC549；
22、串行D/A轉換器TLC5620；
23、配有存貯器EPROM27256/27512；
24、交通燈控制電路；
25、一個RS232接口；
26、一個VGA接口；
27、一個PS/2（鍵盤、鼠標）接口；
28、信號發生器電路；
29、一個直流電壓表；
30、一個頻率計；
31、電子實驗?zāi)�擬驗示裝置模塊電路；
32、PAC可編程護展模塊；
alter1k30實驗
硬件模塊實驗內容
實驗一 ADC0809模數轉換實驗
實驗二 D/A轉換器DAC0832
實驗三 步進電機控制實驗
實驗四 LED點陣顯示實驗
實驗五 鍵盤擴展實驗
實驗六 時鐘顯示實驗
實驗七 LCD液晶顯示（LCD）
實驗八 VGA彩條信號發生器
實驗九 硬件電子琴電路實驗
實驗十RS232串口發送實驗
實驗十一 RS232串口接收實驗（receive）
實驗十二 PS/2 鍵盤接口邏輯設計
軟件基本實驗
實驗一 七人表決器
實驗二 格雷碼變換電路
實驗三 BCD碼加法器
實驗四 四位全加器
實驗五 英語字母顯示電路
實驗六 四位并行乘法器
實驗七 設計基本觸發器
實驗八 設計74LS160計數器功能模塊
實驗九 步長可變的加減計數器
實驗十 可控脈沖發生器
實驗十一 正負脈寬數控調制信號發生器
實驗十二 序列檢測器
實驗十三 四位移位乘法器
實驗十四 出租車計費器
實驗十五 多功能數字鐘
實驗十六 數字秒表
實驗十七 頻率計
ispLSI1032E實驗
軟件基本實驗與數字系統設計部分
實驗一 3×8譯碼器的設計
實驗二 編碼器的設計
實驗三 數碼轉換（二~十進制）及顯示
實驗四 算術運算（4位全法器的設計）
實驗五 四位并行乘法器
實驗六 存儲器設計（SRAM）
實驗七 設計基本觸發器
實驗八 設計74LS160計數器功能模塊
實驗九 狀態機電路設計
實驗十 可控脈沖發生器
實驗十一 占空比可調信號發生器
實驗十二 高精度頻率計設計
硬件模塊實驗
實驗一 模數轉換實驗（ADC0809）
實驗二 數模轉換實驗（DAC0832）
實驗三 步進電機（STEP）
實驗四 點陣顯示
實驗五 電子時鐘實驗（TIME）
實驗六 數碼管靜態顯示實驗
實驗七 VGA接口彩條信號實驗
實驗八 4*4鍵盤擴展實驗
實驗九 LCD液晶顯示
實驗十 電子音樂演奏實驗
實驗十一 RS232串口發送實驗
實驗十二 RS232串口接收實驗（receive）
實驗十三 PS/2 鍵盤接口邏輯設計
實驗十四 串行D/A轉換器TLC5620
實驗十五 串行A/D轉換器TLC549
數控式實驗演示裝置：
1，交通燈控制器；2，機器人自動掃雷；3，加工中心刀庫捷徑方向選擇控制；4，驅動步進電機的控制；5，舞臺藝術燈的控制；6，四層電梯的控制；7，LED數碼管顯示控制；8，交流電機Y/△形起動控制；9，液體混合裝置自動控制；10，水塔水位自動控制；11，四級傳送帶的模擬運行；12，郵件分揀系統的模擬運行；13，數字邏輯分析儀實驗；14，溫度壓力實驗；15，連線自動檢測系統。
