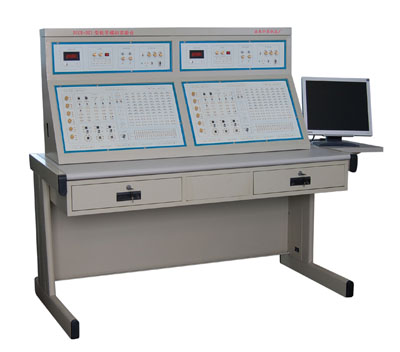

在全面注重培養學生的動手能力、創新能力的今天，許多學校將電子技術及其它課程實驗由過去的驗證方式改變?yōu)槠渌喾N方式，讓學生自已動手按照要求搭建電 路、測試電路、查找電路故障等實踐活動。DICE-DZ2型模擬電路實驗臺側重于培養學生的思維能力、動手能力和創新意識。實驗臺以《高等工業學校電子技 術基礎課程教學基本要求》中確定的教學實驗要求為基礎，包括了《模擬電子技術基礎》課程全部實驗內容，是專為各大專院校、中等專業學校和電大、職大等學生 學習電子技術、電子線路等課程開發的實驗設備。該產品為雙組實驗裝置，兩套對稱布置，功能相同，可二人或二組作相同或不同實驗。
系統特點：
根據常規的模擬電路提供了多種直流電源,信號源、交直流電壓源、數字式電壓表等基本配置,以及有供自助選用的獨立開放的各種器件：有電位器、運放電路、電 阻電容、二三極管、穩壓管復合管、揚效應管、可控硅、穩壓模塊，還有直流電機、喇叭、開關及IC插座等,如果需要在推薦實驗以外搭建其它電路,實驗臺還提 供了由許多元器件插孔和鎖緊金孔組合而成的自助實驗區供創新開使用。
技術參數：
①電源： 輸入：AC 220V±10%，50HZ
輸出：輸入：AC 220V±10%，50HZ
輸出：※DC：- 5V～-12V可調， I≥0.2A
※DC：＋5V～＋27V可調，DC I≥0.2A
※DC：±12V，+5V，DC I≥0.2A
以上各路輸出均有過流保護，自動恢復功能
※AC V:7.5V×2；AC I≥0.15A
外形尺寸：160×73×135cm3
②直流電壓信號源： 雙路-0.5V～＋0.5V；－5V～＋5V兩檔連續可調。
③低頻信號源:1HZ-200KHZ 分別可輸出方波、三角波、正弦波三種波形
④數字式直流電壓表
⑤有充足的元件支持推薦的實驗項目
⑥兩個獨立的運算放大器(741)；集成功放(LM386) |
