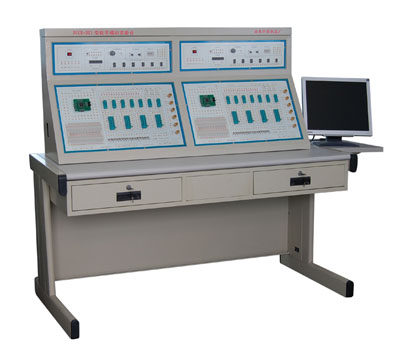

| 型號： DICE-DZ3數字電路實驗臺 |
|
|
| 產品介紹： |
DICE-DZ3數字電路實驗臺，設計豪華氣派,主機提供了多種信號源;鎖緊插座;臺灣產面包板;正面印刷字符連線,反面按裝元器件,所有信號源頻率計等 電路全部由CPLD芯片和雙面板構成，所有器件均選用上等優質產品,使整機的品質得到提高。由于正面沒有任何元件,從而能有效的降低和避免人為損壞的可 能,本機特點：使用方便,耐用,實驗項目靈活,可方便做數字模擬各類實驗。本實驗臺適用于高等院校及各類職業技術學校《數字邏輯電路》、《數字電子技術基 礎》、《脈沖與數字電路》等課程的實驗教學。該產品為雙組實驗裝置，兩套對稱布置，功能相同，可二人或二組作相同或不同實驗。
系統組成
（1）電源 ：交流輸入：220V±10%，50H；
直流輸出：±12V/200mA ；5V/2A；1.8V；2.5V；3.3V。
（2）手動單脈沖電路：可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
（3）連續脈沖兩組，輸出均為TTL電平：A、固定頻率脈沖源7路：1HZ、1KHZ、10KHZ、100KHZ、250KHZ、500KHZ、1MHZ；B、頻率可調脈沖源：0~1MHZ連續可調方波。
（4）六位高精度數字頻率計 , 測量范圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）
（5）邏輯電平的輸入與顯示：A、十六位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。B、十六位由紅色LED及驅動電路組成的邏輯電平顯示電路。
（6）數碼管顯示：6位由八段LED數碼管組成的BCD碼譯碼顯示電路；
（7）時序發生器及啟停控制電路。
（8）臺灣產面包板二塊(160*115mm)。
（9）20芯鎖緊插座7只，40芯鎖緊插座4只，可滿足各種IC芯片。
（10）各阻值電位器6只。
（11）提供多種固定值電阻和電容。
（12）CPLD/FPGA(可選擇不同公司型號芯片)所有I/O口全部開發，可在線下載我公司提供的集成器件庫和用戶自己編寫的EDA程序。并提供相關軟件和下載電纜。
☆提供示例實驗項目如下：
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．半加器、全加器及邏輯運算實驗
6、七人表決電路及血型檢測電路
7、RS觸發器的功能測試
8、JK、D觸發器邏輯功能及主要參數測試
9、三態輸出出發器及鎖存器
10、異步二進制計數器實驗
11、同步二進制計數器實驗
12、移位寄存器的功能測試
13、計數、譯碼、顯示電路實驗
14、555集成電路及應用
15、波形產生及單穩態觸發器
16、序列檢測器的設計
17、D/A數模轉換器
18、A/D模數轉換器
19、可人工干預的交通燈控制器
20、數字電子鐘設計
21、數字頻率計
22、汽車尾燈控制實驗
23．EDA 器件開發設計實驗：
CPLD/FPGA芯片部分實驗：
（1）3×8譯碼器的設計
（2）編碼器的設計
（3）數碼轉換（二~十進制）及顯示
（4）算術運算（4位全法器的設計）
（5）四位并行乘法器
（6）存儲器設計（SRAM）
（7）設計基本觸發器（D，JK）
（8）設計74LS160計數器功能模塊
（9）狀態機電路設計
（10）可控脈沖發生器
（11）占空比可調信號發生器
（12）高精度頻率計設計
支持?jǐn)?shù)控式實驗演示裝置及其它擴展實驗：（選配模塊）
閉環控制:
（1）機器人掃地雷
（2）刀庫捷徑選擇
（3）四層電梯
（4）四級傳送帶
（5）郵件分揀
（6）水塔水位控制
（7）交流電機Y/△起動
開環控制:
（8）交通信號燈
（9）步進電機
（10）舞臺燈
（11）LED顯示
（12）液體混合裝置
（13）八通道邏輯分析
（14）溫度壓力
（15）連線自檢。
注：DICE-DZ3數字電路實驗臺為開放式設計，可根據需要搭接各種類型實驗和開發電路，擴展出無數個實驗項目 |
|
|
|
|
|
|
