| 數字電路實驗系列 |

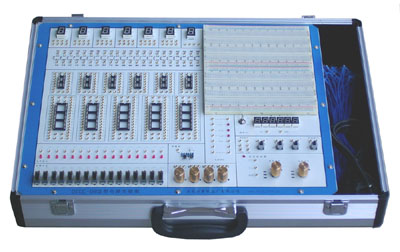

| 型號：DICE-D8Ⅲ型數字電路實驗儀 |
|
|
| 產品介紹： |
| 一、產品概述 |
DICE-D8Ⅲ 型比Ⅰ型Ⅱ型機尺寸大(550*360),密度高,用小一號的鍍金孔,該機所有器件在反面,正面印刷字符連線,所有信號源頻率計等電路全部由CPLD芯片和雙面板構成，所有器件均選用上等優質產品,使整機的品質得到提高。由于正面沒有任何元件,從而能有效的降低和避免人為損壞的可能,本機特點：使用方便,耐用,實驗項目靈活,可方便做數字模擬各類實驗。本學習機適用于高等院校及各類職業技術學校的電子技術類教學。
☆系統組成
（1）電源 ：交流輸入：220V±10% ，50HZ
直流輸出：±12V/300mA 、 5V/3A 各路均有自動保護功能
（2）手動單脈沖電路二組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
（3）函數信號發生器可輸出：方波、正弦波、三角波�？梢宰龅竭_(dá)0-1M連續可調;
固定頻率脈沖源6路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ；（由CPLD芯片組成）
（4）六位高精度數字頻率計 , 測量范圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片組成）
（5）邏輯電平的輸入與顯示：
A、十六位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。
B、十六位由紅色LED及驅動電路組成的邏輯電平顯示電路。
C、邏輯筆(可在0-5V間連續改變顏色)
（6）數碼管顯示：
A、六位由八段LED數碼管組成的BCD碼譯碼顯示電路；
B、1位八段LED數碼管，引腳全部引出，用于數碼管實驗。
（7）臺灣產面包板面包板4大4小,
（8）20芯園孔IC插座6只，40芯園孔IC插座5只，可滿足各種IC芯片。
（9）各阻值電位器4只。
（10）模擬電路自助實驗區,提供器件引腳直插轉換連接22組,每組2*6孔
☆推薦實驗項目
1．TTL集成邏輯門的參數測試與使用
2．CMOS集成邏輯門的測試
3．門電路的邏輯功能實驗
4．常用組合邏輯功能器件的測試
5．半加器、全加器及邏輯運算實驗
6、七人表決電路及血型檢測電路
7、RS觸發器的功能測試
8、JK、D觸發器邏輯功能及主要參數測試
9、三態輸出出發器及鎖存器
10、異步二進制計數器實驗
11、同步二進制計數器實驗
12、移位寄存器的功能測試
13、計數、譯碼、顯示電路實驗
14、555集成電路及應用
15、波形產生及單穩態觸發器
16、序列檢測器的設計
17、D/A數模轉換器
18、A/D模數轉換器
19、可人工干預的交通燈控制器
20、數字電子鐘設計
21、數字頻率計
22、汽車尾燈控制實驗 |
|
|
|
|
|
|
